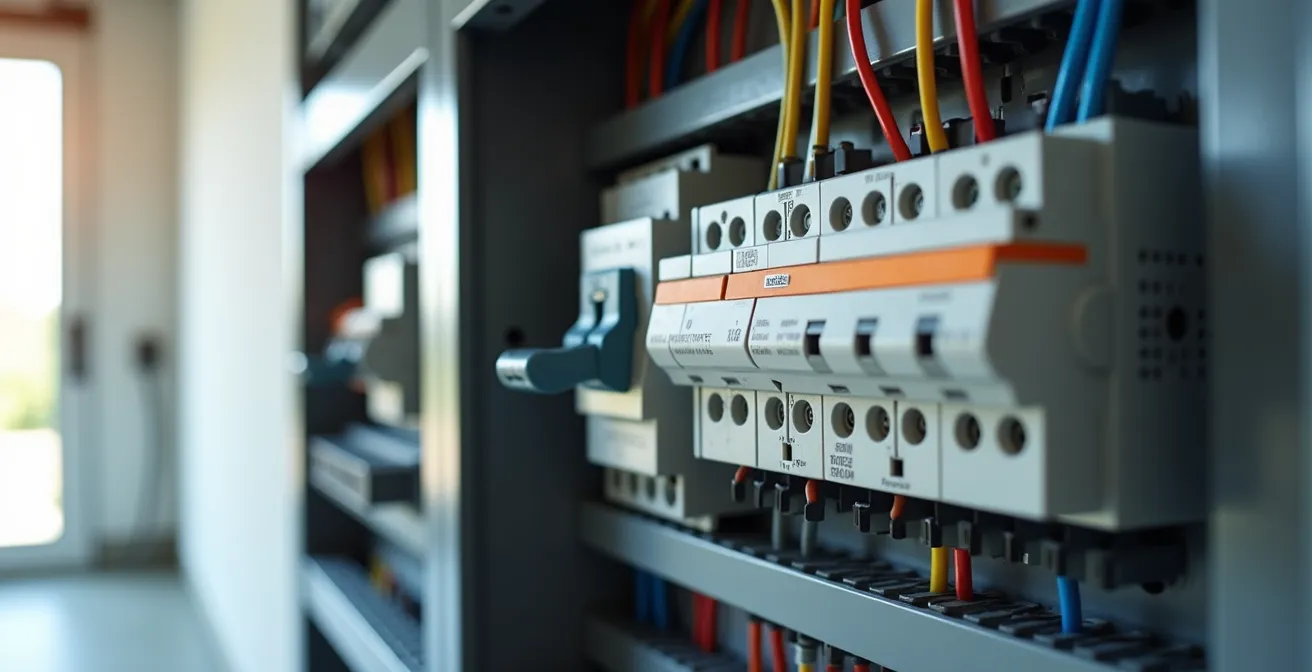

Tableau électrique : comment le dimensionner pour intégrer une borne de recharge VE ?

L’installation d’une borne de recharge pour véhicule électrique n’est plus une intervention de niche. Pour un électricien, c’est devenu une demande courante qui teste la capacité à anticiper et à conseiller. Face à un client qui passe à l’électrique, la discussion dépasse vite le simple ajout d’un disjoncteur. La question fondamentale est de savoir comment le tableau de répartition existant, souvent conçu pour un monde sans voiture électrique, va pouvoir absorber cette nouvelle charge massive et devenir le pivot de la gestion énergétique du foyer.

La plupart des guides se contentent de rappeler l’obligation d’un circuit dédié ou le type de différentiel à utiliser. C’est le strict minimum réglementaire. Mais un professionnel ne se contente pas de respecter la norme ; il la transcende pour livrer une installation non seulement conforme, mais aussi performante, sûre et surtout, évolutive. L’enjeu n’est pas de « faire de la place », mais de concevoir une infrastructure pérenne qui justifie votre expertise.

Cet article adopte une perspective d’expert : nous allons au-delà de la simple application de la NF C 15-100. L’angle directeur est de considérer le tableau électrique non plus comme une fin en soi, mais comme le hub énergétique de la maison de demain. Chaque choix technique, de la réserve modulaire à la méthode de repérage, devient une brique dans la construction d’une solution à haute valeur ajoutée pour votre client.

Nous analyserons en détail les points névralgiques de cette mise à niveau : la gestion de la réserve, l’équilibrage en triphasé, le choix du parafoudre, l’efficacité des systèmes de répartition, les protocoles de sécurité, le cadre normatif en rénovation et l’intégration avec la domotique. L’objectif est de vous fournir les arguments techniques et stratégiques pour réaliser des installations irréprochables.

Réserve modulaire : pourquoi laisser 20% de vide est obligatoire (et utile) ?

La règle des 20% de réserve modulaire imposée par la norme NF C 15-100 est souvent perçue comme une contrainte d’espace. En réalité, c’est le premier pilier d’une installation prospective. Dans le contexte de l’IRVE, cet espace n’est pas un « vide », mais une ressource stratégique. L’intégration d’une borne est rarement le dernier grand changement électrique dans une maison. Elle marque au contraire le début d’une électrification accélérée : pompe à chaleur, production solaire, batterie de stockage domestique… Laisser cette réserve, c’est garantir au client que son installation est prête pour l’avenir sans nécessiter un remplacement complet du tableau dans 5 ans.

Cette anticipation est d’autant plus cruciale que le marché de la mobilité électrique est en pleine explosion. Une étude récente montre une augmentation de +31% des points de recharge en France sur les douze derniers mois seulement. Cette tendance confirme que la borne d’aujourd’hui sera probablement rejointe par d’autres équipements énergivores demain. Proposer d’emblée un tableau plus grand que nécessaire n’est pas de la survente, c’est une preuve de votre vision à long terme, un argument de poids pour justifier une prestation de qualité face à des devis moins-disants.

L’évolutivité stratégique du tableau est un gage de tranquillité pour le client et une signature de votre professionnalisme. Un tableau saturé dès le départ est le symptôme d’une vision à court terme qui se paiera par des coûts supplémentaires lors de la prochaine évolution du logement.

Cette approche transforme une obligation normative en une discussion sur la valeur et la pérennité de l’installation électrique, positionnant votre expertise au cœur du projet.

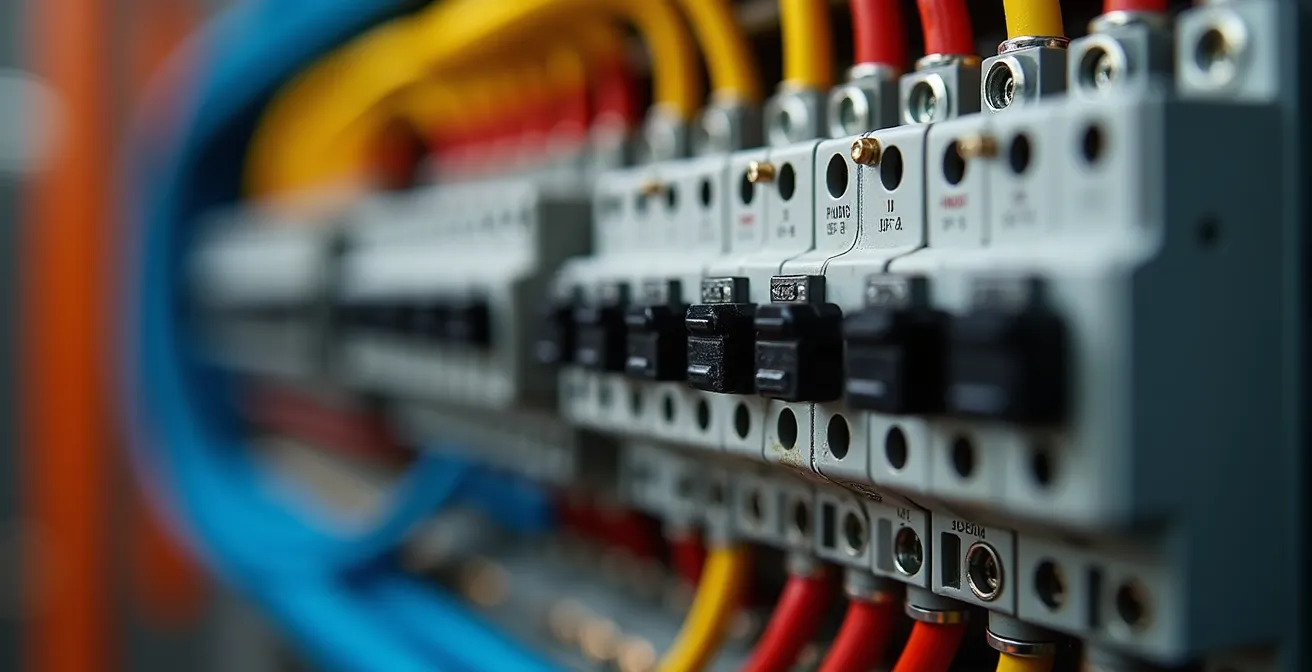

Installation triphasée : comment répartir les radiateurs pour éviter que ça disjoncte ?

L’arrivée d’une borne de recharge, surtout en 11 kW ou 22 kW, rend l’abonnement triphasé particulièrement pertinent. Cependant, sa mise en œuvre demande une rigueur absolue dans l’équilibrage des phases. L’erreur classique est de brancher tous les gros consommateurs (radiateurs, chauffe-eau, four) sur une seule et même phase, qui se retrouve surchargée dès que la voiture est branchée, provoquant des déclenchements intempestifs du disjoncteur principal, même si la puissance totale souscrite n’est pas atteinte.

La clé est une répartition intelligente et méthodique des circuits monophasés sur les trois phases disponibles. L’objectif est d’obtenir une charge aussi similaire que possible sur chaque phase en permanence. Pour les radiateurs électriques, souvent nombreux, il est impératif de les distribuer : radiateur du salon sur la phase 1, celui de la chambre sur la phase 2, celui de la salle de bain sur la phase 3, et ainsi de suite. La borne de recharge triphasée, elle, tirera nativement sur les trois phases de manière équilibrée.

Ce travail d’optimisation des flux est la signature d’un électricien expérimenté. Il assure non seulement la stabilité de l’installation, mais optimise aussi l’efficacité du réseau et prévient l’usure prématurée de certains composants. Expliquer cette démarche au client, c’est démontrer que vous ne vous contentez pas de brancher des fils, mais que vous architectez sa consommation énergétique.

Le tableau ci-dessous, basé sur une analyse des solutions de recharge, met en évidence le gain de temps spectaculaire offert par le triphasé, soulignant l’importance d’une installation correctement dimensionnée.

Parafoudre : est-il obligatoire dans votre département et comment le choisir ?

La question du parafoudre n’est pas un luxe, c’est une assurance pour des équipements de plus en plus coûteux et sensibles, la borne de recharge et le véhicule électrique en tête. L’obligation d’installer un parafoudre de Type 2 en tête de tableau n’est pas universelle, elle dépend de facteurs géographiques et de la nature de l’alimentation électrique. La norme est claire : un parafoudre est obligatoire dans les départements où l’indice kéraunique (nombre de jours d’orage par an) est supérieur à 25, notamment si l’alimentation du bâtiment est, même partiellement, aérienne.

Cependant, même en dehors de ces zones d’obligation stricte, votre rôle de conseil est de recommander fortement son installation. Une surtension transitoire due à la foudre peut détruire l’électronique de la borne, mais aussi le chargeur embarqué du véhicule, dont le coût de remplacement peut se chiffrer en milliers d’euros. Le coût d’un parafoudre est dérisoire en comparaison du risque encouru. C’est un argument de protection d’investissement que tout client peut comprendre.

Le choix du parafoudre doit être adapté à l’installation. Un parafoudre de Type 2 est le standard pour le tableau de répartition principal. Mais une attention particulière doit être portée à l’emplacement de la borne.

En somme, le parafoudre transforme votre intervention d’une simple installation à une véritable mise en sécurité de l’écosystème électrique du client.

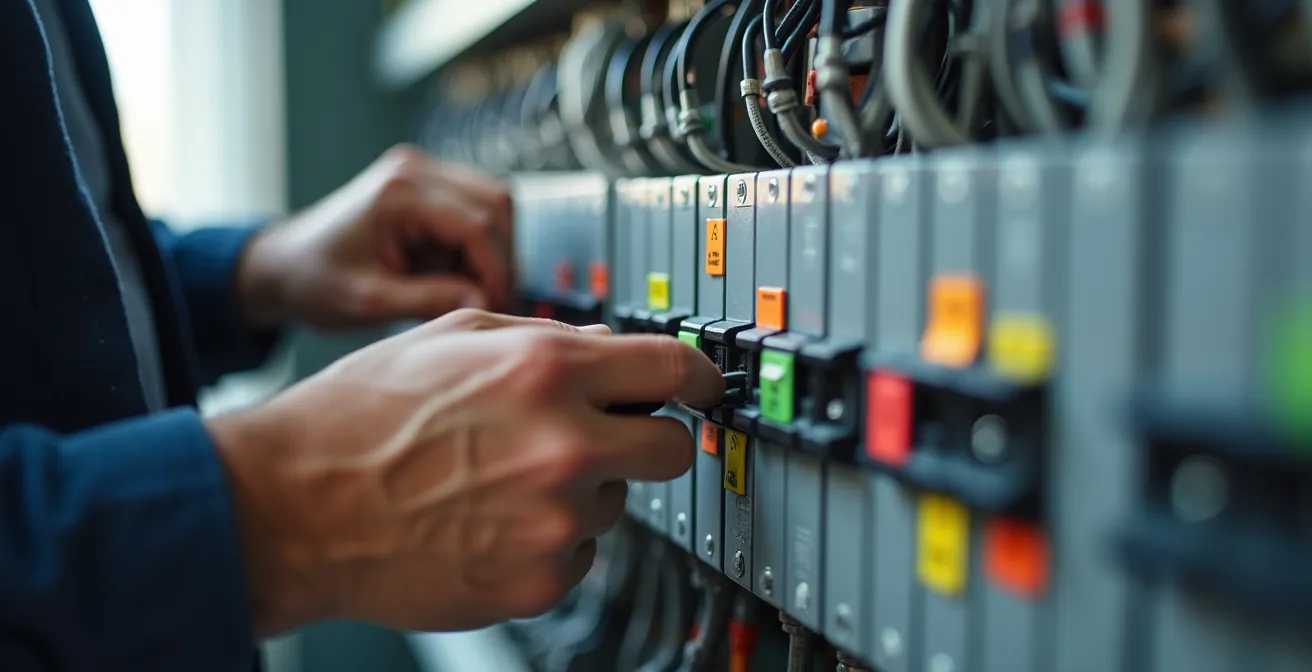

Repérage des circuits : l’astuce pour faire une étiquette propre et durable qui ravira le client

Le repérage des circuits dans un tableau électrique est souvent le parent pauvre de l’installation. Des étiquettes manuscrites qui s’effacent, des abréviations incompréhensibles… C’est pourtant la signature visible de votre travail et le premier contact du client avec l’installation en cas de problème. Un repérage professionnel, clair et durable est un élément de valeur perçue considérable. Pour une installation intégrant une borne VE, où de nouveaux circuits sont créés, c’est l’occasion de livrer un travail irréprochable.

L’astuce ne réside pas dans une technique secrète, mais dans l’adoption d’une méthode systématique et l’utilisation d’outils adaptés. Oubliez le stylo-bille. Investir dans une étiqueteuse professionnelle pour électriciens est la solution. Ces machines impriment sur des rubans laminés, résistants à l’humidité, aux UV et au temps. Le texte est parfaitement lisible, standardisé, et donne une image de rigueur et de modernité.

La nomenclature est tout aussi importante. Au lieu d’un « RCH BRN » cryptique, préférez une désignation claire comme « Borne VE – Garage » ou « Prise Recharge V.E.« . Pour les circuits de chauffage que vous avez répartis, indiquez la zone : « Chauffage Ch.1 », « Chauffage Salon ». L’objectif est qu’une personne n’ayant aucune connaissance technique puisse comprendre immédiatement à quoi correspond chaque disjoncteur. Ce souci du détail facilite la vie de votre client, valorise votre intervention et simplifie toute maintenance future, qu’elle soit effectuée par vous ou par un confrère.

Un tableau bien repéré est un tableau qui inspire confiance. C’est la touche finale qui distingue un travail « fait » d’un travail « bien fait », et qui peut déclencher des recommandations positives. C’est un petit investissement en temps qui rapporte gros en satisfaction client et en image de marque.

Peignes verticaux ou horizontaux : quel système fait gagner 30% de temps de câblage ?

Le raccordement des protections dans le tableau est une tâche répétitive où chaque seconde gagnée compte. Le choix du système de répartition a un impact direct sur le temps d’installation, la fiabilité et l’évolutivité du tableau. Si les peignes horizontaux traditionnels sont encore largement utilisés, l’arrivée de systèmes de répartition verticale et de bornes automatiques change la donne, en particulier dans des tableaux denses intégrant une IRVE.

Les peignes horizontaux classiques nécessitent de couper le peigne à la bonne longueur et de serrer chaque vis de connexion, multipliant les points de serrage et donc les risques potentiels de desserrage à long terme. À l’inverse, les systèmes de répartition verticale, proposés par plusieurs fabricants, alimentent toute une rangée de disjoncteurs via un module unique en tête de rangée. La connexion est plus rapide, plus propre et surtout, plus fiable avec un nombre de points de serrage drastiquement réduit.

Cette approche est non seulement plus rapide à mettre en œuvre mais offre également une meilleure organisation visuelle et une évolutivité simplifiée. L’ajout ou le déplacement d’un module est facilité. Des fabricants vont encore plus loin, comme le souligne Legrand dans ses guides professionnels. Dans leur avis d’expert, ils mettent en avant les avantages des connexions automatiques :

Avec des bornes auto en arrivée haute et sortie basse sur les disjoncteurs DNX³ Phase + Neutre, la connexion est plus rapide, la tenue dans le temps plus fiable : pas de risque de vis qui se desserre.

– Legrand, Guide professionnel NF C 15-100

Cette analyse comparative, basée sur des retours d’expérience sur les schémas IRVE, quantifie les gains potentiels et aide à faire un choix éclairé en fonction des priorités du chantier.

Gants isolants ou tapis : quel équipement pour un réarmement occasionnel ?

L’installation d’une borne de recharge puissante augmente la probabilité de déclenchements, que ce soit à cause d’un pic de consommation, d’un défaut sur le véhicule ou d’un autre appareil. Votre responsabilité en tant qu’installateur inclut également le conseil au client sur les procédures de sécurité de base, notamment le réarmement d’un disjoncteur. La question des équipements de protection individuelle (EPI) pour un usage domestique occasionnel se pose alors.

Pour un professionnel intervenant sur une installation sous tension, le port de gants isolants certifiés et régulièrement vérifiés est une obligation absolue. Pour un particulier qui doit simplement réarmer un disjoncteur dans son tableau domestique, la situation est différente. Lui imposer le port de gants isolants, avec leurs contraintes de stockage et de date de péremption, est souvent irréaliste et disproportionné. Une solution bien plus simple, plus sûre et pérenne est l’installation d’un tapis isolant devant le tableau électrique.

Un tapis de classe 0 (isolant jusqu’à 1000V) offre une protection permanente et passive. Il isole l’utilisateur du sol, prévenant ainsi le risque d’électrisation par contact indirect en cas de défaut sur l’installation. C’est un investissement modeste qui garantit un niveau de sécurité élevé pour toutes les interventions sur le tableau, sans nécessiter de formation ou de vérification de la part du client. Avant tout, la procédure de réarmement doit être claire :

• En cas de déclenchement du différentiel de la borne, le premier réflexe doit toujours être de débrancher le véhicule électrique avant toute tentative de réarmement.
• Si le problème persiste, il est impératif de ne pas insister et de faire appel à un professionnel qualifié IRVE. Cette précaution est essentielle pour la sécurité et la couverture par les assurances.
• Le calibrage correct du disjoncteur différentiel, adapté à la puissance de la borne, est un prérequis pour éviter les déclenchements intempestifs.

Conseiller cette approche (tapis + procédure) démontre une fois de plus que votre préoccupation va au-delà de la norme pour englober la sécurité et l’usage réel de l’installation par le client final.

NF C 15-100 : quelles sont les dérogations autorisées en rénovation partielle ?

C’est une question récurrente sur les chantiers de rénovation : jusqu’où faut-il mettre à niveau une installation existante lorsqu’on y ajoute un nouvel élément majeur comme une borne de recharge ? Certains pourraient être tentés de chercher des « dérogations » dans la norme NF C 15-100 pour limiter l’étendue des travaux. Concernant l’IRVE, la réponse est sans ambiguïté : il n’y a aucune dérogation possible pour le circuit créé.

L’ajout d’une borne de recharge n’est pas considéré comme une simple modification, mais comme la création d’un nouveau circuit spécialisé à forte puissance. À ce titre, ce circuit et toutes ses composantes (protection, câblage, raccordement) doivent impérativement être conformes à la dernière version en vigueur de la norme NF C 15-100 et de son guide d’application UTE C 15-722. L’autorité en la matière, Promotelec, est formelle :

Un circuit spécialisé est obligatoire pour alimenter une prise dédiée à la recharge des véhicules électriques ou une borne.

– Promotelec, Guide de conformité NF C15-100-7-722

Cela signifie que même si le reste de l’installation est ancien, le nouveau circuit IRVE doit comporter un différentiel dédié (généralement 30mA Type A ou supérieur), une protection par disjoncteur adaptée à la section du câble, et un câblage conforme. Tenter de se « repiquer » sur un circuit existant est une non-conformité grave qui engage votre responsabilité professionnelle et peut invalider l’assurance du client en cas de sinistre.

Votre rôle est d’expliquer clairement au client que cette mise en conformité n’est pas une option, mais une obligation légale et sécuritaire indissociable de son projet de mobilité électrique.

Maison connectée : comment la domotique peut faire économiser 15% de chauffage réel ?

L’installation d’une borne de recharge est la porte d’entrée idéale pour introduire le concept de gestion intelligente de l’énergie. La domotique, loin d’être un gadget, devient un outil puissant pour optimiser la consommation et réaliser des économies substantielles. En connectant la borne à un gestionnaire d’énergie ou à une box domotique, on peut piloter la recharge pour qu’elle s’effectue au moment le plus opportun, typiquement pendant les heures creuses où le prix du kWh est le plus bas.

Les économies potentielles sont considérables. Des estimations montrent qu’une recharge optimisée peut générer jusqu’à 1 200€ d’économie par an pour un rouleur moyen, simplement en profitant des tarifs les plus bas. Mais le véritable potentiel de la maison connectée réside dans sa capacité à arbitrer entre les différents postes de consommation. Un système de délestage intelligent peut par exemple réduire temporairement la puissance allouée aux radiateurs électriques lorsque la voiture est en charge, évitant ainsi de devoir augmenter la puissance de l’abonnement, ce qui représente une économie fixe et récurrente.

Cette synergie entre chauffage, eau chaude sanitaire et recharge du véhicule est la clé pour atteindre des gains significatifs. On estime qu’une gestion centralisée et intelligente du chauffage, rendue possible par la domotique, peut à elle seule générer jusqu’à 15% d’économies sur la facture annuelle, sans sacrifier le confort.

En proposant ces solutions connectées, vous ne vendez plus seulement une borne, mais un écosystème énergétique performant. Vous passez du statut d’électricien à celui de conseiller en efficacité énergétique, une évolution de votre métier qui est au cœur des enjeux actuels.

Positionnez-vous comme l’architecte de l’infrastructure énergétique de vos clients. En adoptant cette approche prospective et en maîtrisant ces aspects techniques, vous transformez une simple installation de borne en une prestation de conseil à haute valeur ajoutée, garantissant sécurité, performance et satisfaction à long terme.
