Publié le 22 avril 2024

En rénovation, l’application stricte de la NF C 15-100 est souvent impossible. La clé du succès n’est pas la conformité absolue, mais la maîtrise de la dérogation justifiée et documentée.

  • Une impossibilité technique avérée (mur porteur, surface insuffisante) peut justifier une dérogation si la sécurité est assurée par une solution équivalente.
  • La documentation (photos, rapports, mesures) est votre meilleur argument face au Consuel et votre protection juridique.

Recommandation : Adoptez une approche proactive en constituant systématiquement un dossier technique pour chaque point de non-conformité afin de transformer une contrainte de chantier en une solution validée.

En tant qu’électricien intervenant sur des chantiers de rénovation, vous connaissez ce dilemme par cœur. D’un côté, la norme NF C 15-100, exigeante et conçue pour le neuf. De l’autre, la réalité du terrain : un mur porteur en pierre de 60 cm qui empêche de passer une nouvelle gaine, des plafonds en béton qui interdisent l’encastrement d’un boîtier DCL, ou des WC trop exigus pour y loger une Gaine Technique Logement (GTL). La tentation est grande de voir la norme comme un obstacle insurmontable, un carcan réglementaire déconnecté des contraintes de l’existant. Beaucoup d’articles se contentent de lister les exigences, vous laissant seul face à leur application pratique.

Pourtant, la véritable expertise ne réside pas dans la récitation de la norme, mais dans la compréhension de ses souplesses. Et si la clé n’était pas de chercher à tout prix une conformité littérale, mais de maîtriser l’art de la dérogation ? La NF C 15-100, et plus important encore, l’interprétation qu’en fait le Consuel, intègrent la notion d’impossibilité technique avérée. Le secret n’est pas d’ignorer la règle, mais de savoir quand et comment y déroger légalement, en apportant la preuve que la sécurité reste la priorité absolue. C’est cette approche, à la fois pragmatique et rigoureuse, qui distingue l’artisan qui subit la norme de celui qui dialogue avec elle.

Cet article n’est pas une énième récitation de la norme. C’est un guide stratégique, rédigé du point de vue d’un expert du contrôle, pour vous apprendre à identifier, justifier et documenter les dérogations. Nous aborderons les cas les plus fréquents, des prises RJ45 dans la cuisine aux défis d’une prise de terre en sol rocheux, pour vous donner les outils concrets qui vous permettront de sécuriser vos chantiers, de satisfaire vos clients et de présenter un dossier solide lors de l’inspection.

Cet article se décompose en plusieurs points névralgiques de la norme en rénovation. Chaque section aborde une problématique technique spécifique, analyse les exigences réglementaires et, surtout, détaille les solutions de contournement et les dérogations acceptables lorsque l’application stricte s’avère impossible.

Prises RJ45 : pourquoi en mettre dans la cuisine est désormais obligatoire ?

L’obligation d’installer des prises de communication RJ45 dans la cuisine découle des évolutions de la norme NF C 15-100, qui anticipe la multiplication des appareils connectés. Cependant, en rénovation partielle, cette exigence est souvent source de complexité. La règle est claire : si vous intervenez sur un circuit de la cuisine (hors simple remplacement de matériel), vous êtes tenu de vous rapprocher de la norme en vigueur. L’idée est de profiter des travaux pour améliorer l’infrastructure de communication du logement. Mais que faire face à une crédence en marbre ou un mur porteur ? C’est ici qu’intervient la notion de dérogation pour impossibilité technique.

Si la structure du bâtiment (mur porteur, absence de doublage) ou la faible surface de la cuisine (moins de 4 m²) rendent l’installation impossible ou disproportionnée, une dérogation est envisageable. La jurisprudence du Consuel montre une certaine tolérance, à condition que la solution alternative garantisse une fonctionnalité équivalente. Par exemple, l’installation des prises RJ45 obligatoires dans le séjour attenant est souvent une solution acceptée. L’essentiel est de pouvoir prouver l’impossibilité. Un dossier bien monté avec des photos avant/pendant les travaux, et une note explicative, sera votre meilleur allié.

Étude de cas : Rénovation partielle d’une cuisine de 1960

Face à une rénovation partielle, un électricien a dû justifier l’absence de prises RJ45 dans la cuisine. Il a invoqué avec succès une impossibilité technique due à un mur porteur en pierre de 60cm d’épaisseur. En contrepartie, et en accord avec le principe d’amélioration de la qualité de connexion prôné par la norme, il a installé les prises RJ45 requises dans le séjour adjacent, près de la cuisine. Le dossier technique complet, incluant photos et plans, a permis la validation de cette solution par l’inspecteur Consuel, démontrant que la norme peut servir de base à une amélioration pragmatique dans l’existant.

En somme, l’obligation des prises RJ45 en cuisine lors d’une rénovation n’est pas un couperet. C’est une incitation à moderniser, mais avec un pragmatisme qui reconnaît les contraintes de l’ancien. La clé est de ne pas subir la contrainte, mais de la transformer en une solution alternative justifiée et documentée.

Boîtiers DCL : comment les fixer dans un plafond béton existant sans tout casser ?

L’installation d’un point de centre avec un boîtier DCL (Dispositif de Connexion pour Luminaire) est un standard de la NF C 15-100. En construction neuve, c’est une formalité. En rénovation, face à une dalle en béton pleine, cela devient un défi technique majeur. La norme impose un dispositif de connexion pour des raisons de sécurité, mais elle ne dicte pas une méthode unique d’installation. L’objectif est d’éviter les raccordements « volants » et de permettre un changement de luminaire sans intervenir sur le circuit. Le respect de la norme impose la création d’au plus 8 points maximum d’éclairage par circuit protégé par un disjoncteur 16A.

La solution la plus brutale, le perforateur et le burin, est souvent à proscrire en raison des vibrations, du bruit et du risque de fissurer le plafond. Des techniques plus fines et professionnelles existent pour réaliser une intégration propre sans endommager la structure. Le choix de la méthode dépendra de votre équipement, du budget et de l’environnement du chantier (présence de meubles, sensibilité à la poussière).

Installation d'un boîtier DCL dans un plafond béton avec une carotteuse diamant

La carotteuse à eau, bien que plus onéreuse en location, offre une coupe parfaitement nette et sans poussière, ce qui est un avantage considérable en milieu occupé. La scie cloche diamantée est un bon compromis, offrant une belle précision mais générant beaucoup de poussière, ce qui nécessite une protection et une aspiration rigoureuses. Chaque technique a ses avantages et inconvénients, comme le détaille l’analyse suivante.

Ce tableau comparatif vous aidera à choisir la technique la plus adaptée à votre chantier pour l’intégration d’un boîtier DCL dans un plafond en béton.

Comparatif des techniques de perçage pour DCL en plafond béton
Technique Avantages Inconvénients Coût
Carotteuse à eau Poussière zéro, coupe nette Nécessite évacuation eau 150-200€/jour location
Scie cloche diamant Précis, peu vibrations Poussière importante 80-120€ achat
Perforateur + burin Économique Risque fissures, bruyant Déjà en possession

Le choix final doit donc être un arbitrage technique et économique. L’important est de démontrer que, même face à une contrainte forte comme un plafond béton, une solution professionnelle et conforme est possible pour respecter l’esprit de la norme.

Gaine Technique Logement : peut-on la placer dans un placard ou des WC ?

La Gaine Technique Logement (GTL) est le cœur de l’installation électrique. La norme NF C 15-100 lui dédie un volume spécifique, l’ETEL (Espace Technique Électrique du Logement), dont les dimensions minimales sont de 60 cm de large et 25 cm de profondeur, du sol au plafond. En rénovation, trouver cet espace peut relever du casse-tête. La tentation est alors grande d’utiliser un placard existant ou un coin des WC. Est-ce autorisé ? La réponse est nuancée : oui, mais sous strictes conditions.

La norme n’interdit pas formellement l’installation dans un placard ou des WC, à condition que l’intégrité du volume de l’ETEL soit respectée. Cela signifie que cet espace doit être exclusivement réservé à l’équipement électrique. Aucune canalisation d’eau, de gaz ou de chauffage ne doit le traverser. De plus, un espace de travail minimal de 70 cm de dégagement devant le tableau doit être maintenu, porte du placard ouverte. L’accessibilité doit être totale et permanente. Le principal piège est l’usage futur de l’espace par l’occupant. Un placard sera inévitablement rempli, rendant toute intervention sur le tableau complexe et dangereuse.

Retour d’expérience : GTL dans un placard après 5 ans

Un électricien rapporte le cas d’une GTL installée dans un placard en 2019. Si la solution était conforme au moment de l’inspection, les interventions ultérieures pour l’ajout de la fibre optique puis l’extension du tableau pour une borne de recharge ont été un cauchemar. Chaque opération a nécessité de vider entièrement le placard. Le client, initialement satisfait de « gagner de la place », regrette amèrement de ne pas avoir opté pour une niche technique dédiée, qui aurait représenté un surcoût minime par rapport aux désagréments cumulés.

Placer la GTL dans un espace contraint n’est donc pas une solution à prendre à la légère. C’est une dérogation de fait à l’esprit de la norme qui prône un accès aisé. Si c’est la seule option, elle doit être mise en œuvre avec une rigueur absolue pour garantir la sécurité et l’accessibilité à long terme.

Check-list de conformité pour une GTL en espace contraint

  1. Vérifier l’espace de travail minimal : s’assurer qu’un dégagement de 70 cm est possible devant le tableau une fois la porte ouverte.
  2. Contrôler la ventilation : si la pièce est humide ou non ventilée (WC, buanderie), prévoir des grilles de ventilation haute et basse.
  3. Mesurer la distance aux points d’eau : respecter une distance horizontale minimale de 60 cm de tout point d’eau.
  4. Prévoir une porte adéquate : la porte du placard doit permettre une ouverture à 90° au minimum pour ne pas gêner l’accès.
  5. Installer un éclairage dédié : un point lumineux commandé depuis l’entrée de la pièce est indispensable pour toute intervention sécurisée.

Circuit extérieur : quel disjoncteur différentiel spécifique pour la prise de jardin ?

La création d’un circuit électrique extérieur, que ce soit pour une prise de jardin, un éclairage ou un portail, impose des règles de sécurité drastiques. L’environnement humide et les risques de contact direct avec la terre rendent la protection différentielle de 30mA absolument non négociable. Cependant, tous les différentiels 30mA ne se valent pas, et le choix du type est crucial pour garantir à la fois la sécurité et la continuité de service. Un mauvais choix peut entraîner des déclenchements intempestifs, notamment avec des outils de jardin motorisés ou des pompes.

La norme distingue plusieurs types de dispositifs différentiels. Le type AC est le plus basique, suffisant pour des circuits simples comme l’éclairage. Cependant, dès que l’on connecte des appareils contenant de l’électronique (variateurs de vitesse, chargeurs), il faut passer au type A. Ce dernier est conçu pour détecter les courants de fuite à composante continue, typiques de ces équipements. Pour des charges encore plus sensibles ou critiques, comme une pompe de piscine ou un spa, le type F ou Hpi (Haute immunité) est fortement recommandé. Il est immunisé contre les déclenchements parasites dus aux micro-courants de manœuvre, garantissant une meilleure disponibilité de l’installation.

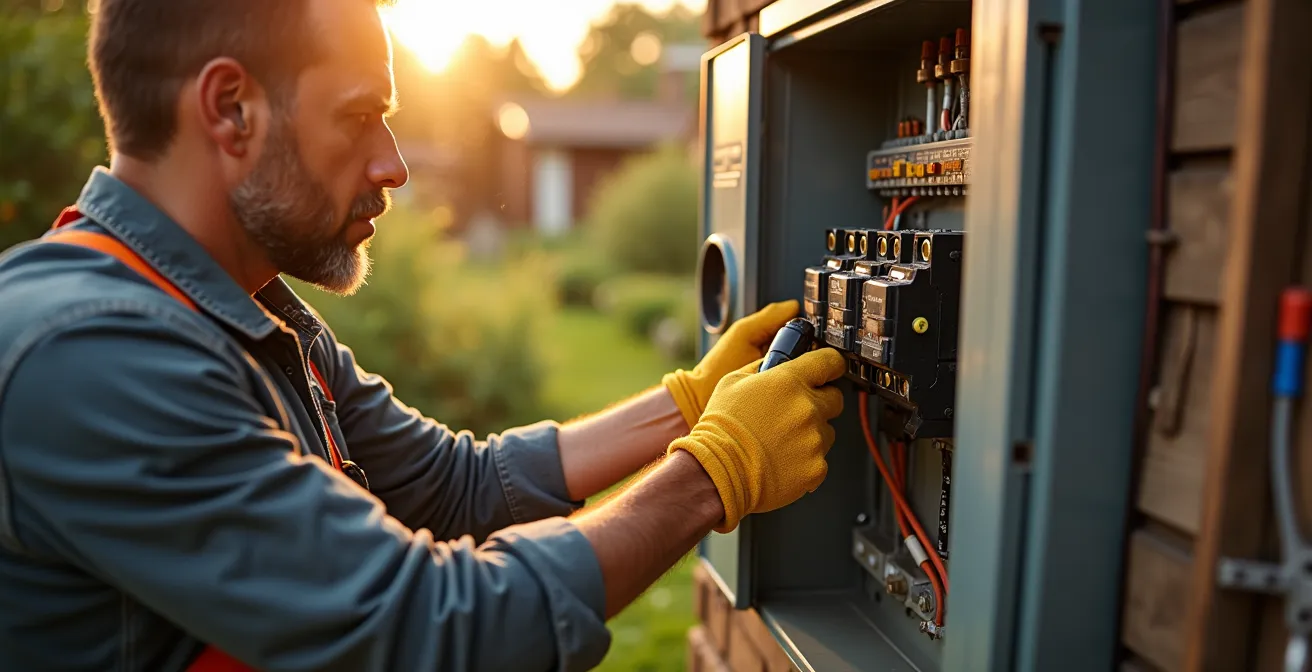

Installation d'un disjoncteur différentiel type A pour circuit extérieur de jardin

Le choix ne doit donc pas se faire uniquement sur le critère du prix, mais sur l’usage prévu du circuit. Conseiller un type A plutôt qu’un type AC pour une prise de jardin où le client branchera sa tondeuse électrique est un gage de professionnalisme qui évitera bien des appels pour « le compteur qui saute tout le temps ».

Ce tableau synthétise les recommandations pour choisir le bon différentiel en fonction de l’application extérieure envisagée.

Comparatif des différentiels pour circuits extérieurs
Type différentiel Usage recommandé Sensibilité Prix moyen
Type AC Éclairage simple 30mA 25-40€
Type A Outils jardin, pompes 30mA 35-60€
Type F/Hpi Pompe piscine, spa 30mA immunisé 80-150€

En définitive, pour un circuit extérieur polyvalent, le type A représente le meilleur compromis sécurité/performance. C’est une précaution minime au regard des risques encourus et un investissement pertinent pour la tranquillité du client.

Piquet de terre : comment obtenir une résistance inférieure à 100 Ohms sur un sol rocheux ?

La prise de terre est le pilier de la sécurité électrique. La norme NF C 15-100 impose une résistance inférieure à 100 Ohms. Sur un terrain argileux et humide, un simple piquet de 1,5m suffit généralement. Mais sur un sol rocheux, sablonneux ou très sec, atteindre cette valeur relève de l’exploit et constitue une véritable impossibilité technique. Tenter d’enfoncer un piquet dans du granit est non seulement inefficace, mais aussi absurde. Dans ces situations, il est impératif d’adapter la méthode et, si nécessaire, de préparer un dossier de dérogation solide pour le Consuel.

Plusieurs techniques alternatives existent pour améliorer la prise de terre en sol difficile. La première consiste à multiplier les piquets. La « méthode du triangle » (ou « pattes d’oie ») est la plus courante : on installe trois piquets espacés d’une distance au moins égale à leur longueur, reliés entre eux par un câble en cuivre nu enterré. L’utilisation de bentonite, une argile absorbante, autour des piquets peut également améliorer significativement la conductivité en retenant l’humidité. Si même ces techniques échouent, il reste la solution de la boucle en fond de fouille, qui consiste à dérouler un câble de cuivre nu sur le pourtour des fondations du bâtiment avant le coulage du béton.

Plan d’action : La méthode du triangle pour sols difficiles

  1. Implanter 3 piquets de 2m en triangle équilatéral, avec chaque côté mesurant au minimum 3 mètres.
  2. Enfoncer chaque piquet à la masse, ou au marteau-piqueur équipé d’un adaptateur si le sol est particulièrement rocheux.
  3. Relier les 3 piquets entre eux à l’aide d’un câble en cuivre nu de 25mm², enterré à une profondeur de 60 cm.
  4. Ajouter environ 5kg de bentonite ou d’un autre produit améliorant la conductivité autour de chaque piquet et arroser abondamment.
  5. Mesurer la résistance après 48 heures à l’aide d’un telluromètre, en utilisant la méthode des 62% pour une mesure fiable.

Et si, malgré tout, la valeur reste supérieure à 100 Ohms ? C’est là qu’intervient la dérogation. Si vous pouvez prouver, mesures à l’appui (avec un rapport de telluromètre horodaté), que vous avez mis en œuvre les meilleures techniques disponibles sans atteindre l’objectif, le Consuel peut accepter une valeur supérieure. Cette dérogation est systématiquement conditionnée à une mesure compensatoire : l’installation de dispositifs différentiels haute sensibilité (30mA) sur tous les circuits de l’installation.

Étude de cas : Dérogation acceptée à 150 Ohms sur sol granitique

En zone montagneuse, un électricien a été confronté à un sol granitique. Après avoir essayé un piquet unique, puis la méthode du triangle et enfin une boucle en fond de fouille, la résistance de terre plafonnait à 150 Ohms. Il a alors constitué un dossier de dérogation pour le Consuel incluant des photos du site, les trois rapports de mesure du telluromètre, et un devis pour une excavation profonde chiffré à 8 000€, prouvant le caractère disproportionné de travaux supplémentaires. Face à ce dossier, le Consuel a validé la dérogation, acceptant la valeur de 150 Ohms sous réserve de l’installation de différentiels 30mA haute immunité sur l’ensemble de l’installation. C’est un exemple parfait de dialogue constructif basé sur la preuve technique.

Zone de voisinage : à quelle distance d’une pièce nue sous tension pouvez-vous travailler sans titre ?

La sécurité sur un chantier électrique ne concerne pas seulement l’installation elle-même, mais aussi les intervenants. En tant qu’électricien, vous êtes habilité. Mais qu’en est-il du peintre, du plombier ou de l’apprenti qui travaille à proximité d’un tableau ouvert ? La norme UTE C 18-510 définit précisément les distances de sécurité autour des pièces nues sous tension en Basse Tension (BT). Les ignorer expose les travailleurs à un risque mortel et engage votre responsabilité. Il est alarmant de constater que, selon les dernières statistiques sur les risques électriques, plus de la moitié des accidents électriques annuels concernent des non-électriciens.

La règle est simple à comprendre : à plus de 50 cm d’une pièce nue accessible et sous tension (barre de pontage d’un tableau, borne non protégée), on est considéré comme étant hors de toute zone à risque électrique. N’importe qui peut y travailler sans habilitation spécifique. C’est la Distance Limite de Voisinage (DLV). Entre 30 et 50 cm, on entre dans la zone de voisinage simple (zone 1). Un travailleur non-électricien ne peut y pénétrer que s’il a reçu une habilitation BS ou s’il est surveillé en permanence par une personne habilitée (BR ou BC). Enfin, à moins de 30 cm, c’est la zone de voisinage renforcé, strictement interdite à toute personne non habilitée BR (Habilitation Chargé d’intervention générale en BT) au minimum.

La zone de voisinage simple (DLV) en basse tension s’étend de 30cm à 50cm d’une pièce nue. Au-delà, aucune habilitation n’est requise. En deçà de 30cm, c’est la zone de voisinage renforcé nécessitant une habilitation BR minimum

– Document de référence INRS, Prévention du risque électrique – Edition 2024

En pratique, votre rôle en tant que chef de chantier est de matérialiser ces zones (par balisage, par exemple) et surtout de consigner ou de mettre hors tension tout ce qui peut l’être. Si une intervention doit se faire à proximité de parties sous tension, vous devez organiser le travail pour que les non-habilités restent toujours au-delà de la ligne des 50 cm.

Ce tableau récapitule les distances clés et les habilitations requises, un aide-mémoire essentiel à avoir en tête sur chaque chantier.

Distances de sécurité et habilitations requises en BT
Distance des pièces nues Zone Habilitation requise Travaux autorisés
> 50cm Hors zone Aucune Tous travaux
30-50cm Voisinage simple BS ou surveillé par BR/BC Travaux non électriques
< 30cm Voisinage renforcé BR minimum Selon habilitation

Tableau électrique : comment le dimensionner pour intégrer une borne de recharge VE ?

La rénovation d’une installation électrique ne doit plus seulement regarder le présent, mais anticiper l’avenir. Et l’avenir, c’est l’électromobilité. De plus en plus de clients, même s’ils ne possèdent pas encore de véhicule électrique (VE), demandent à ce que leur nouvelle installation soit « VE-ready ». Le dimensionnement du tableau électrique est au cœur de cette anticipation. Un tableau trop juste aujourd’hui deviendra un casse-tête coûteux demain, lorsque le client voudra installer sa borne de recharge (IRVE).

La règle d’or est de voir large. La norme impose de laisser 20% de modules libres dans un tableau neuf, mais en rénovation avec une perspective IRVE, il faut aller plus loin. L’installation d’une borne de recharge nécessite un circuit dédié, protégé par son propre disjoncteur et son propre interrupteur différentiel. Une borne monophasée de 7,4 kW (32A) occupe déjà plusieurs modules. Il faut donc prévoir une, voire deux rangées supplémentaires par rapport au strict besoin actuel. Cela implique de vérifier que la puissance de l’abonnement et le calibre du disjoncteur de branchement (AGCP) pourront supporter cette charge additionnelle.

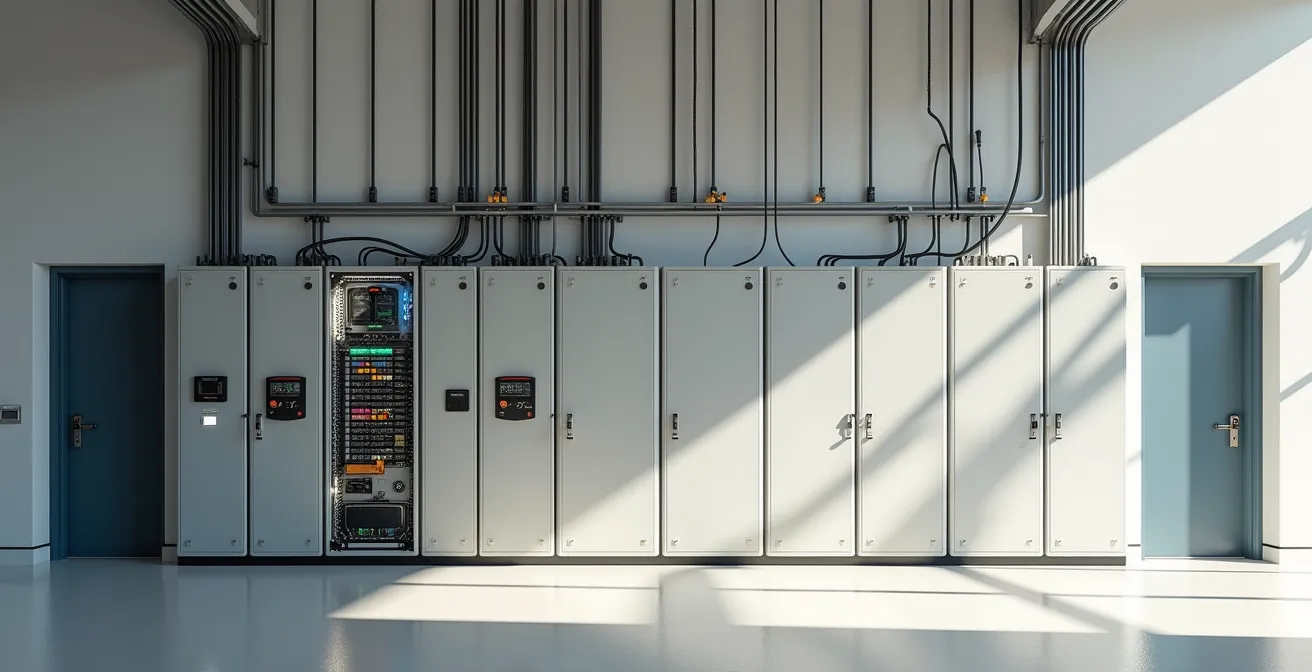

Vue d'ensemble d'un tableau électrique avec extension dédiée pour borne de recharge IRVE

Le calcul est simple : à la puissance existante, il faut ajouter la puissance de la borne (typiquement 7,4 kW). Il faut ensuite s’assurer que le total ne dépasse pas la puissance souscrite, et idéalement, qu’il reste sous 80% du calibre de l’AGCP pour garder une marge de sécurité. Si le tableau principal est déjà saturé, la meilleure solution est souvent d’installer un tableau divisionnaire dédié à l’IRVE et aux futurs usages (pompe à chaleur, etc.), alimenté depuis le tableau principal par un circuit de forte section.

Plan d’action : Calculer le dimensionnement du tableau avec IRVE

  1. Recenser la puissance installée actuelle et vérifier le calibre du disjoncteur de branchement (AGCP).
  2. Ajouter la puissance de la future borne : 7,4 kW pour une borne 32A monophasée, ou 11/22 kW pour du triphasé.
  3. Appliquer un coefficient de simultanéité de 0,7 si des appareils énergivores comme une pompe à chaleur sont déjà présents.
  4. Vérifier que la puissance totale calculée reste sous 80% du calibre de l’AGCP pour assurer une marge de sécurité.
  5. Prévoir une rangée dédiée pour l’IRVE dans le tableau et s’assurer qu’au moins 20% de modules restent libres sur l’ensemble du tableau final.

Anticiper l’IRVE, c’est proposer une vision à long terme à votre client. C’est un argument commercial fort qui valorise votre prestation et transforme une simple rénovation en un investissement pérenne.

Cette vision d’avenir doit s’accompagner d’une parfaite maîtrise des obligations légales qui pèsent sur le propriétaire.

À retenir

  • La dérogation n’est pas une fraude, mais une solution technique encadrée face à une impossibilité avérée.
  • La preuve documentaire (photos, mesures, notes) est indispensable pour tout dialogue avec le Consuel et pour votre protection juridique.
  • Une solution de contournement doit toujours viser un niveau de sécurité équivalent ou supérieur à l’exigence initiale de la norme.

Mise en sécurité vs Mise aux normes : quelle différence juridique pour un propriétaire bailleur ?

C’est une question fondamentale que tout propriétaire bailleur vous posera, et votre réponse engage votre responsabilité de conseil. Quelle est la différence entre une « mise en sécurité » et une « mise aux normes » (ou mise en conformité) ? La distinction n’est pas seulement technique, elle est avant tout juridique. Avec 83% des logements de plus de 15 ans présentant au moins une anomalie électrique, ce sujet est au cœur de la rénovation locative.

La mise en sécurité, définie par le décret sur le logement décent et contrôlée via le diagnostic électrique obligatoire (norme NF C 16-600), consiste à traiter les 6 points de sécurité minimaux : présence d’un appareil général de commande (AGCP), protection différentielle 30mA en tête d’installation, protection contre les surintensités sur chaque circuit, liaison équipotentielle dans les pièces d’eau, absence de matériels vétustes ou inadaptés, et protection mécanique des conducteurs. C’est l’obligation minimale légale pour pouvoir louer. La mise en conformité, elle, est bien plus exigeante : c’est une rénovation totale de l’installation pour qu’elle respecte intégralement la NF C 15-100 en vigueur, comme une installation neuve.

Le piège pour le bailleur, et pour vous, est de croire que la mise en sécurité est un bouclier juridique absolu. Elle ne l’est pas. En cas d’accident, un juge peut considérer que même si les 6 points étaient respectés, le bailleur n’a pas tout mis en œuvre pour garantir la sécurité de son locataire. Le devoir d’information est ici crucial.

Jurisprudence 2023 : Responsabilité du bailleur engagée malgré une mise en sécurité

Un tribunal a récemment condamné un propriétaire bailleur pour l’électrisation d’un locataire, bien que l’installation ait fait l’objet d’une mise en sécurité documentée. La cour a retenu que l’absence d’un interrupteur différentiel 30mA dédié au circuit de la salle de bain (non obligatoire dans le cadre de la mise en sécurité a minima, où un seul 30mA en tête suffit), a contribué à l’accident. Le jugement a surtout souligné le défaut d’information du bailleur, qui n’avait pas clairement expliqué au locataire les limites de la sécurité de son installation par rapport à une installation entièrement aux normes.

Votre rôle est donc double : réaliser techniquement la mise en sécurité demandée, mais aussi et surtout, produire les documents qui protègent votre client (et vous-même). Une attestation détaillée, des photos avant/après, et un document explicatif à faire signer au locataire sont des protections indispensables. Ils prouvent que le travail a été fait et que toutes les parties étaient informées de l’état réel de l’installation.

Pour bien comprendre les enjeux et vous protéger, il est crucial de maîtriser la constitution du dossier de mise en sécurité.

En conclusion, la maîtrise de la NF C 15-100 en rénovation est moins une question de conformité rigide que de dialogue intelligent avec la norme. Pour tout professionnel, l’étape suivante consiste à intégrer systématiquement cette démarche de documentation et de justification dans chaque chantier, transformant chaque contrainte en une démonstration d’expertise.

Rédigé par Karim Belkacem, Maître Artisan Plombier-Électricien et chauffagiste, 22 ans d'expérience terrain. Expert en rénovation énergétique, dépannage d'urgence et installation de systèmes domotiques.
